_ Review ASRock Z790 Livemixer: unic și accesibil
ASRock Z790 Livemixer este o placă de bază cu un stil unic, care provine din partea accesibilă a stivei de produse ASRock – și plăcilor Z790 în general.Acest SKU este cu adevărat nou și unic, nu se bazează pe o altă placă doar cu o estetică diferită.Situat deasupra lui Pro RS și sub Steel Legend, Livemixer-ul de 252,99 USD oferă o combinație de funcții concepute pentru creatorii de conținut, inclusiv un soclu PCIe 5.0 M.2 și sloturi pentru carduri, o mulțime de conectivitate USB disponibilă și un VRM capabil să alimenteze CPU-uri de vârf Intel – cel puțin în configurația stoc.Dar adevăratul motiv pentru a obține această placă este aspectul, deoarece nu seamănă cu nimic altceva din ceea ce am văzut în ultimii peste 10 ani.Totuși, îmi amintește de consiliile DFI Lanparty.
Linia Z790 de la ASRock la momentul scrierii acestui articol constă din 13 plăci de bază diferite.Acolo veți găsi toate dimensiunile standard și prețuri variate, cu nume familiare precum Taichi, Steel Legend, Riptide, Pro și SKU-ul nostru LiveMixer.Prețurile variază de la
În ceea ce privește performanța, Livemixer-ul a fost mediu până sub medie în majoritatea testelor noastre.Parțial, a funcționat în acest fel din cauza accelerației termice puternice la setările sale implicite.Am încercat să setăm BIOS-ul la opțiunea de răcire de 240/280 mm în timp ce folosim AIO de 360 mm și am văzut totuși o accelerare semnificativă.Va trebui să utilizați un offset negativ de tensiune pentru a profita la maximum de această placă, pentru a preveni accelerarea pe care am experimentat-o în timpul testării.Acestea fiind spuse, cele mai multe teste au fost doar puțin mai lente decât media și nimic nu a fost semnificativ neconform, chiar dacă aceasta a fost cea mai lentă placă testată din câteva puncte de referință.
Mai jos, vom explora detaliile.a plăcii și vedeți dacă merită un loc pe lista noastră
Specificații: ASRock Z790 Livemixer
În interiorul cutiei mixerului ASRock Z790
În interiorul ambalajului de vânzare cu amănuntul, sub placa de bază, sunt câteva accesorii – literalmente câteva.Primești două cabluri SATA și cinci șuruburi pentru prizele M.2 împreună cu un manual.
Designul ASRock Z790 Livemixer
Z790 Livemixer de la ASRock se așează pe un PCB negru cu stropi de vopsea albă și violetă, împreună cu radiatoare și carcase violete care conferă un aspect unic, sau cel puțin o schemă de culori, plăcilor de bază.Există marca Livemixer scrisă într-un font de tip graffiti în partea de jos a plăcii și din nou pe radiatoarele mari VRM.Tema violet nu este la fel de neutră ca alte plăci cu o schemă de culoare neagră mai simplă, așa că asigurați-vă că acesta este ceea ce doriți în interiorul șasiului.
Dacă vă place iluminarea RGB, Livemixer-ul are patru LED-uri RGB pe partea din spate a plăcii, lângă porturile SATA, care emană o strălucire strălucitoare care strălucește în interiorul șasiului tău.Controlați RGB-urile cu aplicația Polychrome RGB de la ASRock.Dacă aceste ornamente nu sunt suficiente, puteți adăuga mai multă iluminare RGB prin anteturile RGB cu 4 sau 3 pini.
Începând din colțul din stânga sus al plăcii, vedem mai bine radiatorul VRM mare, violet și alb și aspectul în stil graffiti.Radiatoarele VRM au o masă mare și o suprafață destul de mare, așa că ar trebui să facă o treabă decentă pe MOSFET-urile de mai jos, dar vom vedea cât de bine se desfășoară sau testați mai jos.Chiar deasupra radiatorului VRM din stânga se află doi conectori EPS cu 8 pini unul necesar pentru alimentarea procesorului.
Depășind zona de soclu curată, ne întâlnim cu patru sloturi DRAM neîntărite cu mecanisme de blocare pe ambele părți.ASRock listează suportul de până la 128 GB la viteze enumerate la DDR5-7200+ OC.Desigur, kilometrajul dvs.va varia, dar nu am întâmpinat probleme cu kitul nostru de bază DDR5-5600 sau cu kitul nostru DDR5-6000 de mijloc.
În colțul din dreapta sus doar în stânga sloturilor DRAM sunt primele patru din șapte anteturi de ventilator cu 4 pini.Antetul CPU_FAN1 acceptă până la 1A/12W, în timp ce anteturile CPU_FAN2/EP și CHA_FAN1-5/WP acceptă toate până la 2A/24W.CPU_FAN2/WP și CHA_FAN1-5/WP pot detecta automat dacă un ventilator cu 3 pini sau 4 pini este în uz, în timp ce va trebui să le setați manual pe celelalte.Există suficiente anteri și putere de ieșire pentru a vă susține ventilatoarele și pompele personalizate de răcire cu apă.Controlul asupra acestor dispozitive este gestionat prin intermediul BIOS-ului sau software-ului ASRock A-Tune.
Privind în jos marginea dreaptă, întâlnim conectorul de alimentare ATX cu 24 de pini pentru placă, USB 3.2 Gen 2x2 20 Gbps antet de tip C pentru panoul frontal și un antet USB 3.2 Gen 1 5 Gbps.
Livrarea energiei pe Livemixer-ul nostru constă din 16 faze totale, dintre care 14 sunt dedicate Vcore.Alimentarea vine de la conectoruli EPS cu 8 pini pe controlerul PWM Renesas RAA229131 cu 20 de faze.De acolo, se îndreaptă către MOSFET-urile SPS Intersil ISL99360 14x 60A.Deși 840A disponibil pentru procesor este mai mic decât am văzut în plăcile noastre revizuite anterior de pe această platformă, nu ar trebui să împiedice stocul sau majoritatea operațiunilor overclockate cu flagship-ul
În partea de jos a plăcii, începând din partea stângă, spionăm codecul audio Realtek ALC897 datat.Există o linie de separare audio, dar puteți uita de DAC-urile și amplificatoarele terțe la acest preț.ALC897 este un codec de buget, astfel încât ascultătorii exigenți, chiar și creatorii de conținut cărora le este destinat acest lucru, ar putea fi dezamăgiți și ar dori să folosească o soluție audio externă superioară.
Pentru cei care doresc să folosească Wi-Fi, Soclul Wi-Fi M.2 Key-E pentru dispozitivele bazate pe CNVio/CNVIo2 vândut separat este situat chiar în stânga sloturilor PCIe.Chiar deasupra se află o conexiune unică numită Embedded DisplayPort eDP.După cum sugerează și numele, conectorul eDP este pentru un monitor LCD care acceptă eDP.Acest conector acceptă eDP 1.4 și o rezoluție maximă de FHD 1080p la 60 Hz.
În mijlocul plăcii sunt patru sloturi PCIe, trei de lungime completă, cu slotul superior/primar consolidat.Acel slot de sus acceptă viteze PCIe 5.0 x16 de la CPU presupunând că nimic nu populează socket-ul M2_1, altfel, se întoarce la PCIe 5.0 x8.Celelalte două sloturi de lungime completă își obțin lățimea de bandă de la chipset și rulează la maximum PCIe 4.0 x4.Slotul x1 din mijloc generează, de asemenea, benzi de la chipset și rulează la viteze PCIe 3.0 x1.
Între sloturile PCIe sunt împrăștiate cinci socluri M.2 în total.Soclul superior se conectează prin CPU și rulează până la viteze PCIe 5.0 x4 128 Gbps, acceptând module de până la 80 mm.Slotul PCIE1 scade înapoi la viteze PCIe 5.0 x8 atunci când acest soclu este în uz.Trei dintre celelalte patru socluri M2_2/3/4/5 își provin toate benzile PCIe 4.0 x4 64 Gbps prin chipset și acceptă dispozitive de până la 80 mm.Toate mufele M.2, cu excepția uneia, au un radiator pentru a împiedica dispozitivele de dedesubt să se încălzească prea mult.
Interesant, ASRock afirmă că M2_1 și M2_2 nu pot fi populate simultan.Singurul motiv pentru care mă gândesc la îndemână pentru a face acest lucru este acela de a oferi utilizatorului opțiunea de a rula viteze complete PCIe 5.0 x16 pe slotul principal.Conform diagramei chipset-ului companiei de pe pagina web Livemixer, socket-ul 4.0 M2_2 are propria linie către CPU, în timp ce socket-ul PCIe 5.0 M.2 împarte lățimea de bandă cu slotul PCIe.Pe scurt, puteți rula doar patru dintre cele cinci socluri M.2 simultan, ceea ce ar trebui să fie suficient pentru majoritatea oamenilor.
Un al doilea conector USB 3.2 Gen 1 5 Gbps și cele patru porturi SATA sunt pornite.marginea dreaptă a tablei.Porturile SATA acceptă RAID0/1/5/10, în timp ce socketurile M.2 acceptă moduri RAID0/1/5.
În partea de jos a plăcii sunt mai multe anteturi expuse.Veți găsi cele obișnuite, inclusiv porturi USB suplimentare, anteturi RGB și butoane de pornire/resetare.Mai jos este o listă completă de la stânga la dreapta.
- Audio pe panoul frontal
- Conector Thunderbotl AIC cu 5 pini
- Ant RGB cu 3 pini
- Antet ARGB cu 4 pini
- 2 Antet ventilator sistem
- 2 Antet USB 2.0
- Jumper CMOS clar
- Antet TPM
- Antet difuzor
- Dr.Depanați afișajul
- Antetul panoului de sistem
Placa IO din spate a Z790 Livemixer este preinstalată pe placa de bază.Are un fundal negru și mov pe scriere albă și branding asemănător cu graffiti Livemixer.Creatorii de conținut tind să folosească multe porturi USB, iar Livemixer este aici pentru a vă ajuta.Există un total de 14 porturi USB împrăștiate pe IO din spate.Aveți două porturi USB 3.2 Gen 2 10 Gbps Type-C și două porturi de 10 Gbps Type-A.Mai sunt patru porturi 3.2 Gen 1 5 Gbps și șase porturi USB 2.0 480 Gbps.În plus, placa are porturi USB dedicate pentru jocuri de iluminare care folosesc un controler separat pentru un semnal USB mai stabil și o latență mai mică, conform ASRock.Pe partea video, Livemixer are porturi HDMI și DisplayPort pentru gânduri cu cipuri non-KS, care nu doresc să folosească o placă grafică.Ultimul este 2,5 GbE și ieșirea cu două mufe plus SPDIF care formează stiva audio.
MAI MULT:
MAI MULT: MAI MULT: Firmware-ul ASRock pentru Z790 păstrează același format general pe care l-am văzut în modelul Z690.Schimbările majore sunt opțiunile/funcțiile actualizate pentru procesoarele Raptor Lake.Fundalul Livemixer-ului este la fel de unic ca și placa, prezentând tema violet și albastru pe etichete gri deschis/alb.Începeți în Modul Ușor, care este în mare parte informativ, dar vă permite să schimbați câteva opțiuni XMP, profiluri, ordinea de pornire, Tuning Fan-Tastic etc.. Modul avansat afișează titluri în partea de sus cu detalii de mai jos.Aici puteți modifica tot ce poate fi modificat, deoarece ASRock include practic fiecare opțiune la care vă puteți gândi.Overclocking este ușor, cu majoritatea opțiunilor pe aceeași pagină, deși unele opțiuni de alimentare sunt într-o secțiune diferită.Este un aspect logic.Mișcarea este lină și este ușor de citit.Nicio plângere din partea noastră cu privire la firmware-ul ASRock. Pentru software, ASRock oferă mai multe opțiuni diferite.Are App Shop pentru a instala drivere și software, panoul de control audio Nahimic 3 și aplicația A-Tune care overclockează sistemul, controlează ventilatoarele și multe altele.Există chiar și o fereastră pop-up pentru a instala drivere la prima pornire a sistemului.Software-ul ASRock oferă tot ce are nevoie un utilizator pentru a-și gestiona și a-și modifica sistemul. Am actualizat sistemul nostru de testare la sistemul de operare Windows 11 pe 64 de biți, cu toate actualizările aplicate.Am păstrat aceeași MAI MULT: MAI MULT: MAI MULT: În criteriile noastre de referință sintetice, Z790 Livemixer a avut rezultate medii până la sub medie la nivel general.Orice lucru care este un benchmark cu mai multe fire de funcționare, tinde să primească un succes mai mult decât orice aplicație cu fir ușor sau cu un singur fir.Chiar și cu BIOS-ul setat la setarea AIO de 240/280 mm mai puțin decât soluția noastră de răcire, un AIO de 360 mm, încă a accelerat termic CPU-ul mai mult decât alte plăci. Începând cu Handbrake, Livemixer a fost al doilea cel mai lent rezultat, în urma doar Taichi-ului complet deblocat care a accelerat termic CPU-ul și mai mult.Din nou, și la fel ca fratele său Taichi, cu aplicații grele de lungă durată, tensiunea folosită din cutie, în ciuda soluției noastre robuste de răcire pune un plafon pe performanță.Codarea LAME a fost, de asemenea, cea mai lentă din grup, dar nu cu mult. Începând cu lansarea platformei AMD Ryzen 7000, am actualizat unul dintre jocurile noastre, F1 21 la F1 22, păstrând în același timp Far Cry 6.Rulem jocurile la o rezoluție de 1920 x 1080 folosind presetarea Ultra detalii enumerate mai sus.Pe măsură ce rezoluția crește, procesorul tinde să aibă un impact mai mic.Scopul acestor setări este de a determina dacă există diferențe de performanță la rezoluția cea mai frecvent utilizată și legată de CPU/sistem cu setările pe care majoritatea oamenilor le folosesc sau pentru care se străduiesc Ultra.Ne așteptăm ca diferența dintre plăci în aceste teste să fie minoră, majoritatea se încadrează în marja diferențelor de eroare.Am adăugat, de asemenea, o valoare FPS minimă, care vă poate afecta jocul și experiența de imersiune. În general, Z790 Livemixer este un jucător competent.Scorurile 3DMark se amestecă cu celelalte plăci, iar testele de joc sunt, de asemenea, acolo sus, în special în F1 22.Livemixer a fost cu câteva cadre pe secundă în spatele celorlalți în Far Cry 6, dar asta este totuși minim.Conform testelor noastre, nu ați observa diferența dintre aceasta sau orice altă placă pe care am testat-o atunci când jucați. Când faceți overclock, ne propunem să creștem puterea și să adăugăm stres VRM-urilor.Facem acest lucru prin creșterea vitezei de ceas și a tensiunii până când ajungem la pragul termic pentru procesor în timpul testării de stres.Cu toate acestea, acolo unde acestor procesoare li se permite să ruleze cu viteze "amplificate”, acele viteze sunt mai aproape de limită decât oricând. Cu Core i9-13900K, abordarea a fost puțin diferită.Pentru a ne overclocka cipul, a trebuit să reducem tensiunea față de ceea ce a fost înregistrat în timpul testelor de stres.Am crescut vitezele de ceas ale nucleelor "P” și "E” cu 100 MHz, respectiv 200 MHz, peste turbo boost și limitate de răcirea noastră.Am ajuns să avem ceasuri de nucleu P de 5,6 GHz și nucleu E de 4,5 GHz folosind aproximativ 1,34 V de la DMM.Temperaturile atinge vârful chiar sub punctul de accelerare cu această configurație.Și Overclockarea pe Z790 Livemixer a fost o durere.Cu majoritatea plăcilor, este ușor să formați valoarea cunoscută a tensiunii pentru vitezele de ceas și să plecați.Dar cu această placă, pe parcursul a 2 ore și un sistem de operare epuizat în proces, nu am putut face ca sistemul să treacă un test de stabilitate de 30 de minute.Fie throttlingul termic a fost prea mare, fie tensiunea nu era suficientă și ar fi repornit.S-ar putea să aveți mai mult noroc cu un procesor K-SKU i7 sau i5 mai mic, care este sincer mai mult viteza acestei plăci. Pe partea de memorie, am renunțat la kitul nostru Kingston Fury Beast DDR5-6000 în sistem, a activat XMP și l-a testat fără probleme, așa cum era de așteptat. Am folosit testul de stabilitate a sistemului de la AIDA64 cu CPU, FPU, cache și memorie activate pentru testarea puterii, folosind valoarea maximă a consumului de energie.Citirea puterii este de pe perete printr-un contor Kill-A-Watt pentru a capta întregul computer mai puțin monitorul.Singura variabilă care se schimbă este placa de bază; toate celelalte părți rămân aceleași.Vă rugăm să rețineți că am trecut să folosim numai diagramele de utilizare a energiei stoc/temperatură VRM, deoarece scopul acestei secțiuni este de a ne asigura că livrarea de energie poate gestiona cipul chiar și atunci când este overclockat.Deoarece folosim mai puțină putere pentru a obține mai multe ceasuri, acele seturi de date sunt mai mult noi decât utile.De asemenea, avem o temperatură limitată pe procesor, așa că nu este posibil să adăugați mai multă putere fără o accelerare crescută. Consumul de energie inactiv pe combo nostru Z790 Livestream/i9-13900K a atins un vârf la 54 de wați la desktop.Puterea de încărcare a atins un vârf de doar 325 W la perete, cea mai mică pe care am înregistrat-o cu un i9-13900K. Temperaturile VRM de pe Livemixer au fost calde, dar încadrându-se bine cu specificațiile în timpul testului nostru de stres.Sistemul a atins un vârf la puțin sub 60 de grade Celsius în timp ce folosea setările stoc în testul de stres.Soluția de răcire VRM funcționează bine pe MOSFET-urile SPS de 60 A. ASRock Z790 Livemixer este unul dintre cele mai unice modele de plăci de bază pe care le-am văzut.Tema graffiti violet și LED-urile RGB strălucitoare ies în evidență printre colegii moderni.Și placa nu este doar despre aspect.Livemixer-ul este bine echipat, singurul lucru major care lipsește fiind Wi-Fi-ul integrat.Totuși, are cinci prize M.2 în total deși patru utilizabile simultan unul PCIe 5.0 x4, 14 porturi USB uriașe pe IO din spate pentru a vă conecta toate perifericele de streaming și un preț rezonabil pentru platformă la 252,99 USD.p> Totuși, placa nu este lipsită de dezavantaje.Codecul audio este datat și provine din partea bugetară a pieselor.Deși mulți îl vor găsi pe acesta acceptabil, pentru o placă concepută pentru creatorii de conținut, aș dori să văd un codec mai bun, cum ar fi unul din familia ALC1200 sau mai nou ca unele dintre utilizările concurenței.Aș dori, de asemenea, să văd zăvoare EZ M.2 atât aici, cât și pe toate planurile, dar aceasta este o plângere minoră.Performanța a fost, în cel mai bun caz, medie, dar multe dintre testele cu mai multe fire și cu durată mai lungă au fost mai lente din cauza procesorului care a accelerat termic mai mult decât alte plăci.Totuși, performanța jocurilor a fost perfectă.Atâta timp cât nu intenționați să rulați operațiuni cu mai multe fire sau folosiți ceva mai puțin solicitant termic decât Core i9, veți obține toată performanța pentru care ați plătit cu această placă. Există o concurență acerbă în jurul acestui preț de 250 USD.Wi-Fiul MSI Pro Z790-A este de 269,99 USD, Gigabyte Z790 Aorus Elite AX este de 259,99 USD, iar Asus Prime este cel mai puțin costisitor la 249,99 USD.Toate aceste plăci includ Wi-Fi, care îi lipsește plăcii ASRock.Dacă aveți nevoie de un sunet mai bun, MSI are codec de ultimă generație Realtek ALC4080.Toate acestea sunt opțiuni viabile în spațiu și, în funcție de nevoile dvs., pot fi opțiuni mai bune. Z790 Livemixer, cu aspectul său unic, este o opțiune solidă pe care să vă construiți sistemul bazat pe Raptor Lake.Are cele mai multe porturi USB pe IO din spate pe care le-am văzut de ceva timp, ceea ce este grozav pentru cei care au nevoie de multă conectivitate externă, inclusiv piața vizată, creatorii de conținut și jucătorii.Dacă sunteți în căutarea unei plăci de gamă medie și vă place aspectul unic al Livemixer-ului, este o opțiune decentă și unică vizual.Cu toate acestea, alte plăci cu același preț au un aspect mai puțin polarizant, un sunet mai bun și Wi-Fi integrat. MAI MULT: MAI MULT: MAI MULT:
p>
Software
Sistem de testare/produse de comparare
p>

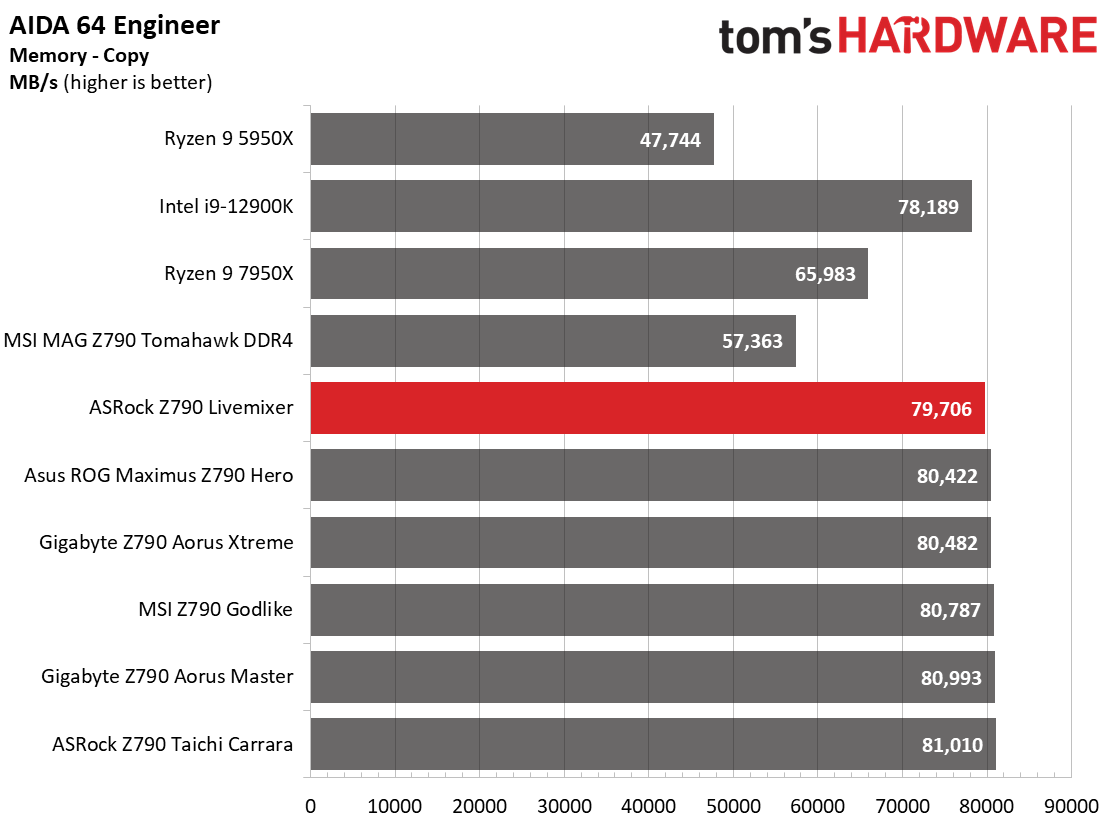

Setări benchmark
Aplicații cronometrate
Jocuri 3D și 3DMark
Overclocking
Consum de energie/> Temperaturi VRM
Linia de bază
